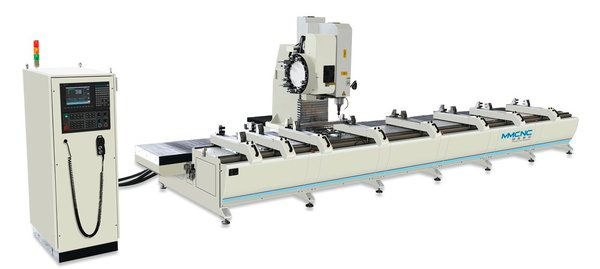

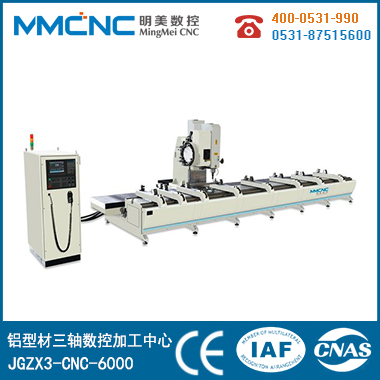

適用于工業鋁合金型材、門窗、幕墻鋁合金型材的圓孔、槽孔、鎖孔、異形孔等以及鋁型材的銑削、
倒角、平面雕刻等工序的加工。
采用大功率全閉環主軸伺服電機與臺灣高精密機械主軸直接連接。
采用臺灣產10.4寸顯示器，21MA新代總線伺服控制系統，具備斷電后上電繼續加工功能，配備
專業CAD-CAM編程軟件。
采用圓盤式刀庫，容量16把刀，換刀時間僅需3秒，大大提高自動換刀效率。
采用名優高精度滾珠絲扛，導軌及齒條。
雙定位設計，分別上料下料不停機，具有更高的加工效率。
集中潤滑采用間歇供給系統，刀具采用系統控制噴霧冷卻裝置。
配置對刀裝置系統自動記憶。
主要電器件、斷路器、交流接觸器均采用法國施耐德產品。
機床主要部件采用鋼結構全部經過失效處理。
[主要參數]
|
電源 |
380V 50Hz |
|
刀具類型 |
BT40 |
|
工作壓力 |
0.6～0.8MPa |
|
X軸行程 |
6000mm |
|
Y軸行程 |
450mm |
|
Z軸行程 |
500mm |
|
刀具庫 |
16刀位 |
|
夾具形式 |
氣動家具 8組 |
|
外形尺寸 |
11000x3000x2800mm |
|
重量 |
約6200kg |
[元器件品牌]
|
名稱 |
品牌 |
產地 |
|
自動斷路器 |
施耐德 Schneider |
法國 |
|
交流接觸器 |
施耐德 Schneider |
法國 |
|
按鈕 |
施耐德 Schneider |
法國 |
|
電磁閥 |
亞德客 |
臺灣 |
|
直線導軌軸承副 |
上銀 |
臺灣 |
|
直線導軌 |
上銀 |
臺灣 |
|
數控系統 |
新代 |
臺灣 |
|
觸摸屏 |
新代 |
臺灣 |
|
伺服電機 |
安川 |
日本 |
|
變頻器 |
臺達 |
臺灣 |
|
氣缸 |
華通 |
山東 |
|
氣管 |
愛普克 |
臺灣 |
|
電主軸 |
鍵春 |
臺灣 |
